表征微型和超微型LED的主要考量因素

2024年8月29日 16:11  CCTIME飛象網  作 者:Gobinath Tamil Vanan

作者:是德科技產品營銷經理Gobinath Tamil Vanan

由于發光二極管(LED) 具備能效高、壽命長、用途廣等優勢,因此在各種應用中廣受歡迎,正如圖1所示,可應用在家庭、辦公室、汽車和電子顯示屏等應用場景中。LED技術不斷進步,以滿足不斷發展的需求。這種進步包括集成先進功能,如智能照明與物聯網(IoT)技術,以及通過提高發光效率、熱量管理和整體性能來提高LED照明或指示燈的效率。此外,顯示技術的不斷發展旨在提高LED顯示器(如由數千個LED組成的迷你和微型LED)的對比度、能效和分辨率。

與有機發光二極管(OLED)和液晶顯示器(LCD)技術相比,微型LED亮度、效率以及集成傳感器等附加功能方面更具優勢。然而,由于其生產成本高、技術復雜,其應用主要局限于增強現實(AR)/虛擬現實(VR)顯示器、汽車照明和透明顯示器等利基市場。這些改進推動了對用于評估LED特性的測量系統的需求不斷增長。

圖1.各種應用領域中的LED

LED的主要電氣特性

在開發或制造LED時,了解其電氣、光學和光-電流-電壓(LIV)特性對確保最佳性能和功能至關重要。了解電氣特性可確保LED在規定的電壓和電流范圍內工作,這對電路設計至關重要。反之,光學特性則有助于深入了解發光質量,包括亮度、色彩精度和分布。LIV特性為了解光輸出、電流和電壓之間的關系提供了寶貴的信息,有助于優化操作參數以提高能效。表1列出了LED的電氣特性;圖2顯示了IV特性和熱特性。

表1.LED的主要電氣特性

VF:正向電壓

正向電壓是打開LED所需的電壓。評估時,施加IF(正向電流)并測量電壓VF。

IR:反向電流

反向電流是指反向偏壓下的泄漏電流。電流通常較小,例如小于1 µA;然而,這取決于LED的類型。為進行評估,施加VR(反向電壓)并測量電流IR。

IV曲線

正向和反向偏壓下的IV曲線表明了在不同操作條件下的行為。評估時,可掃描電壓(或電流)并測量電流(或電壓)。在大電流下進行正向特性分析時,與直流掃描不同,脈沖掃描可防止自熱效應。

熱特性

熱管理非常重要,因?yàn)樗兄跍p緩解LED p-n結產生的熱量。為了準確描述這種熱行為,需要施加長脈沖電流并測量瞬態電壓。

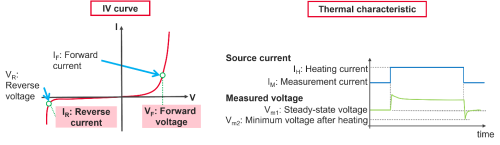

圖2.LED的電流-電壓和熱特性

使用光源/測量裝置進行LED特性分析

LED測試通常使用源/測量單元(SMU)來進行各種測試,包括作為精確的IV源和測量工具來評估電氣特性。源/測量單元還可用作精密偏置源,用于評估與光學儀器同步的光學和LIV特性。SMU是一種多功能儀器,集電流源、電壓源、電流表和電壓表的功能于一身。SMU可在這些功能之間無縫切換,并準確測量電流和電壓輸出。

內部反饋電路使SMU即使在負載條件發生意外變化時也能保持穩定性和準確性。這種可靠性使SMU成為表征LED等半導體器件的首選工具。圖3展示了一個典型的設置,說明SMU如何與光學儀器同步,作為精密偏置源進行光學和光電流-電壓特性分析。

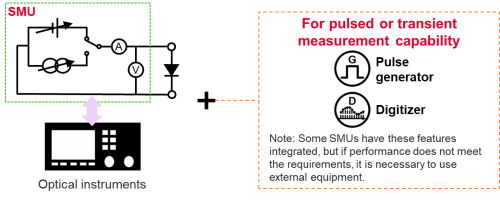

圖3.典型的LED表征設置

然而,隨著LED技術的進步以滿足日益增長的需求,LED設備和應用(如迷你和微型LED)的發展需要SMU能夠滿足日益嚴格的要求。

挑戰

以下是工程師為實現精確測試必須克服的主要挑戰。主要挑戰包括空間和密度限制、精度要求和系統開發復雜性。

挑戰1:SMU的數量和空間需求不斷增加

為了有效評估每個由數千個LED組成的微型或小型LED,需要大量SMU通道和充足的空間,因此需要進行并行IV測試。在對多個LED進行耗時測試時,這種方法還能有效提高測試吞吐量。不過,并行IV測試雖然能提高測試吞吐量,但也需要SMU 提供充足的空間。

挑戰2:測量?jī)x器性能要求

隨著對先進LED的需求不斷增長,對精的要求也越來越高,尤其是在低電流、脈沖或瞬態測量中。在測試小電流、低反向電流時,精確的靈敏度至關重要,以防止噪聲干擾這些測量。窄脈沖IV不足會因自熱而影響正向特性。此外,在脈沖IV或熱測試期間,有限的瞬態測量能力可能會妨礙捕捉電流或電壓瞬態。有些SMU集成了內置脈沖發生器和數字轉換器。然而,它們的性能可能無法滿足所需要求。在這種情況下,就必須使用外部脈沖發生器或數字轉換器。

挑戰3:測試序列和物理連接的復雜性不斷增加

在進行同步光學測試時,或在進行脈沖或瞬態測量時,內部或外部脈沖發生器和數字轉換器之間需要在光學儀器和SMU之間實現精確同步。這些要求導致儀器控制和布線復雜性增加。隨著SMU通道數量的增加,精確同步變得更加重要。從測試軟件開發的角度來看,整個測試設置的自動化進一步增加了復雜性。

解決方案

為了克服LED IV測試中的多方面挑戰,工程師必須尋找一種能夠應對所有這些挑戰的多功能光源/測量單元。以下是為L(zhǎng)ED測試選擇SMU時需要考慮的三大因素,它們是應對每項挑戰的關鍵。

解決方案1: 采用高密度緊湊型SMU

憑借高通道密度SMU外形,工程師可以節省寶貴的機架空間,最大限度地減少測試系統的占地面積。外形尺寸應側重于通道數量以及配置SMU通道類型和規格的靈活性。一些靈活的SMU允許任何混合模塊配置,以實現靈活的可擴展性。

解決方案2: 使用高精度SMU

有些SMU設計有超高精度功能,可在從反向偏壓到正向偏壓的整個LED偏置范圍內進行精確的IV特性分析。特別是對于大功率LED,SMU的窄脈沖功能可在進行IV特性分析的同時最大限度地減少自熱。

在熱測試中,速度更快的數字化儀和靈活的觸發系統可以捕捉熱引起的瞬態,從根本上消除器件自熱或噪聲問題引起的任何測量誤差。圖4是正向和反向偏置電壓的IV曲線掃描示例。圖5顯示了脈沖瞬態響應方法,以最大限度地減少器件自熱效應。

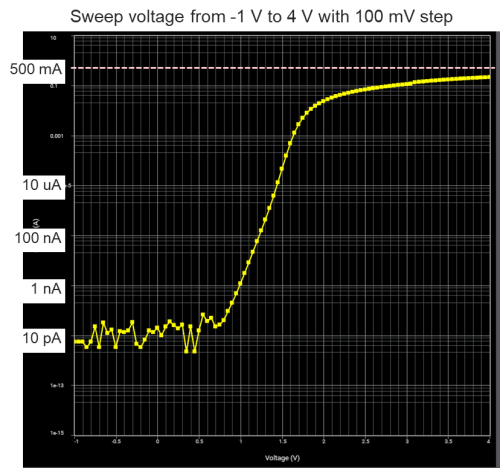

圖4.帶有正向和反向偏置的LED的IV曲線

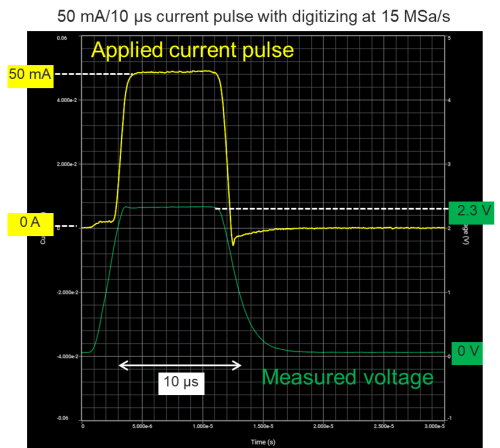

圖5.利用脈沖IV特性最大限度地減少器件自熱

解決方案#3:采用帶有智能觸發系統的SMU

帶有智能觸發系統的單箱解決方案可簡化儀器控制,并使每個SMU和外部光學儀器的布線實現同步。集成了脈沖發生器和數字轉換器功能的一體化SMU可有效減少所需的測試儀器和系統占地面積。該系統無需額外的布線和手動同步需求,從而解決了在小空間內進行并行IV測試的難題。

結論

Micro-LED技術不斷進步,但在成為主流技術之前仍面臨著需要解決的重大障礙。隨著各種應用對微型LED的需求不斷增長,制造商在精密IV測試解決方案方面面臨著多重挑戰。要克服這些挑戰并在不斷增長的LED市場中獲得競爭優勢,為IV測試解決方案選擇正確的SMU非常重要。合適的SMU可以成為應對IV表征挑戰的工具,包括光學測試中的密度、精度、同步和偏。多功能、高精度的SMU對確保LED的可靠性和高性能至關重要。
